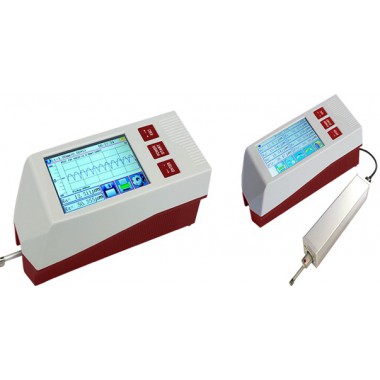

便携式可分体式表面粗糙度仪KD160
本仪器是一种高精度表面粗糙度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。
适用范围：金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。
主要特点：
l 机电一体化设计，体积小，重量轻，使用方便；
l 一体式、分体式自由选择测量方式，支持侧向、向上等多种方向测量；
l 采用DSP 芯片进行控制和数据处理，速度快，功耗低；
l 多参数Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2等参数；
l 大量程测量范围可达320μm（±160μm）
l 3.5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角；
l 简易按键和触摸屏双操作；
l 支持蓝牙打印和手机APP操作；
l 显示信息丰富、直观、可显示全部参数及图形；
l 兼容ISO、DIN、ANSI、JIS多个国家标准；
l 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
l 有剩余电量指示图标，提示用户及时充电；
l 可显示充电过程指示，操作者可随时了解充电程度
l 连续工作时间大于20 小时
l 超大容量数据存储，可存储100 组原始数据及波形。
l 实时时钟设置及显示，方便数据记录及存储。
l 具有自动休眠、自动关机等节电功能
l 可靠防电机走死电路及软件设计
l 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
l 人体工学壳体设计，坚固、小巧、便携、可靠性高。
l 中/英文语言选择；
l 可连接电脑和打印机；
l 可打印全部参数或打印用户设定的任意参数。
l 带蓝牙；手机App；
l 可选配曲面传感器、小孔传感器、深槽传感器，极小孔传感器、测量平台、传感器护套、接长杆、微型打印机等附件。
技术参数
名称 | 内容 | |
测量范围 | Z轴（垂直） | 320μm (-160μm~+160μm) / 12600μin (-6300μin~+6300μin) |
X轴（水平） | 17.5mm（0.69 inch） | |
分辨率 | Z轴 （垂直） | 0．002μm/±20μm |
0．004μm/±40μm | ||
0．008μm/±80μm | ||
0．02μm/±160μm | ||
测量项目 | 参数 | Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2 |
标准 | ISO4287国际标准，ANSI B46.1美国标准，DIN4768德国标准，JIS B601日本标准。 | |
图形 | 支承率曲线，粗糙度原始轮廓，粗糙度滤波波形。 | |
滤波器 | RC,PC-RC,Gauss,D-P | |
取样长度(lr) | 0.25,0.8,2.5mm | |
评定长度（ln） | Ln= lr×n n=1~5 | |
传感器 | 测量原理 | 位移式差动电感 |
触针 | 天然金刚石，90锥角，2μm针尖半径 | |
测力 | 触针测力：4mN；导头测力：<400mN | |
导头 | 硬质合金，滑行方向半径40mm | |
滑行速度 | lr=0.25, Vt=0.135mm/s | |
lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s | ||
返回 Vt=1mm/s | ||
示值精度 | 0.001μm | |
示值误差 | ±（5nm+10%A）A:多刻线样板参数Ra的标准值（不大于±10%） | |
示值重复性）（变动性） | 不大于3% | |
残余轮廓 | 不大于0.010μm | |
电源 | 3200mAh 锂离子电池，用DC5V,充电器充电 | |
主机外形尺寸 | 主机：158×55×52mm | |
驱动器外形尺寸 | 23×27×115mm | |
重量（主机） | 约400g | |
支架可调高度 | 40mm | |
工作环境 | 温度：- 20℃ ~ 40℃ 湿度：< 90% RH | |
储存运输环境 | 温度：- 40℃ ~ 60℃ 湿度：< 90% RH | |
可选配件 | 磁性表座、表座连接块、高度尺、高度尺连接块，曲面、传感器、小孔传感器、深槽传感器、极小孔传感器、延长杆、转接杆、微型打印机、200mm 测量平台、300mm大理石测量平台，数传处理软件，手机APP | |
测量范围 | |
参 数 | 显 示 范围 |
Ra,Rq | 0.005μm ~ 32μm |
Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 320μm |
Sk | 0 ~ 100% |
S,Sm | 1mm |
tp | 0 ~ 100% |
配置清单:
标准配置清单 | 可选配置清单 | ||||
KD160粗糙度仪主机 | 1台 | 数据处理软件光盘 | 免费 | ||
沟槽传感器传感器 | 1个 | 非保修件 | 表座连接块 | ||
高度调节支架 | 1套 | 高度尺连接适配器 | |||
校准试块 | 1块 | 平面探头保护套 | |||
试块支架 | 1个 | 圆柱探头保护套 | |||
探头延长线 | 1条 | 1米 | 热敏打印机 | ||
触摸笔 | 1只 | 曲面传感器 | |||
充电器 | 1个 | 深槽传感器 | |||
USB 充电线 | 1条 | 小孔传感器 | |||
使用说明书 | 1本 | 极小孔传感器 | |||
合格证 | 1张 | 手机App | 免费 | ||
保修卡 | 1张 | ||||
仪器箱 | 1个 | ||||
